UQX悬挂式浮球液位开关

产品概述

本产品是由橡胶电缆悬挂重锤和椭圆浮球组成,浮球内装滑动磁钢及一付磁控接点,巧妙地利用浮球在液位中的三种不同状态,实现了水位上升与下降对上限和下限的记忆功能,接点串进电机控制回路,便可以达到水塔或水箱自动进水的控制。

技术参数指标

环境温度<65℃

介质比重>0.6g/cm3

触点容量220V,3A

注:本液位开关须配合控制电路使用

安装注意事项

   根据水塔高度选择相应长度的液位开关,把电缆上端固定在水池上,调整重锤于上下限水位的中部,电缆两线头接进控制回路,检查无误即可开泵试运行,经过一两个上水周期观察是否有卡住或翻转不良等现象,调整至最佳状态即可正式投入运行。

 该产品在正常使用条件下,免费保修一年,终生负责维修,只收取工本费。

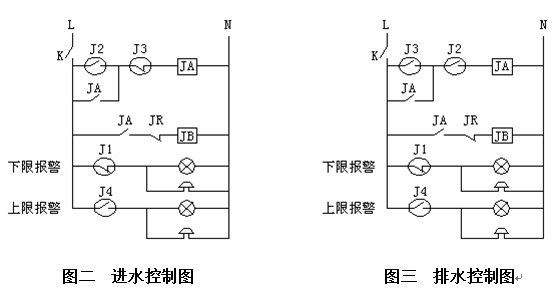

线路接线
