一、用途及特点

UQK-100系列干簧式浮球液位控制器，与电机起动控制装置配套，用以控制工业或民用水槽、水箱、地坑、水塔和各种酸碱贮液槽的液位。

控制器选用不同的材质，配合不同的安装方式，可适用于各种液体介质如水、油、酸碱溶液、污水等导电、非导电液体及含有悬浮物的介质，还能克服假液位对探测的影响。

控制器内触电面积大，惰性气体保护、能开断高压大电流负荷而无火花。触点烧蚀小，工作寿命长。

控制方案共有六个，可用于各种不同的控制系统中。

二、技术指标

1、控制范围：H=200~8000mm（超出4000时分节组装）；

2、输出信号：干簧触点380VAC、2A、寿命5×10次；

3、控制介质比重≥0.4g/Cm

4、工作压力0~0.6MPa（特殊订货可达2.5MPa）；

5、控制灵敏度10mm；

6、介质粘度≤0.05Pa·S

7、使用环境：温度-10~55℃，湿度≤85%，无强烈振动；

三、结构与原理

1、结构

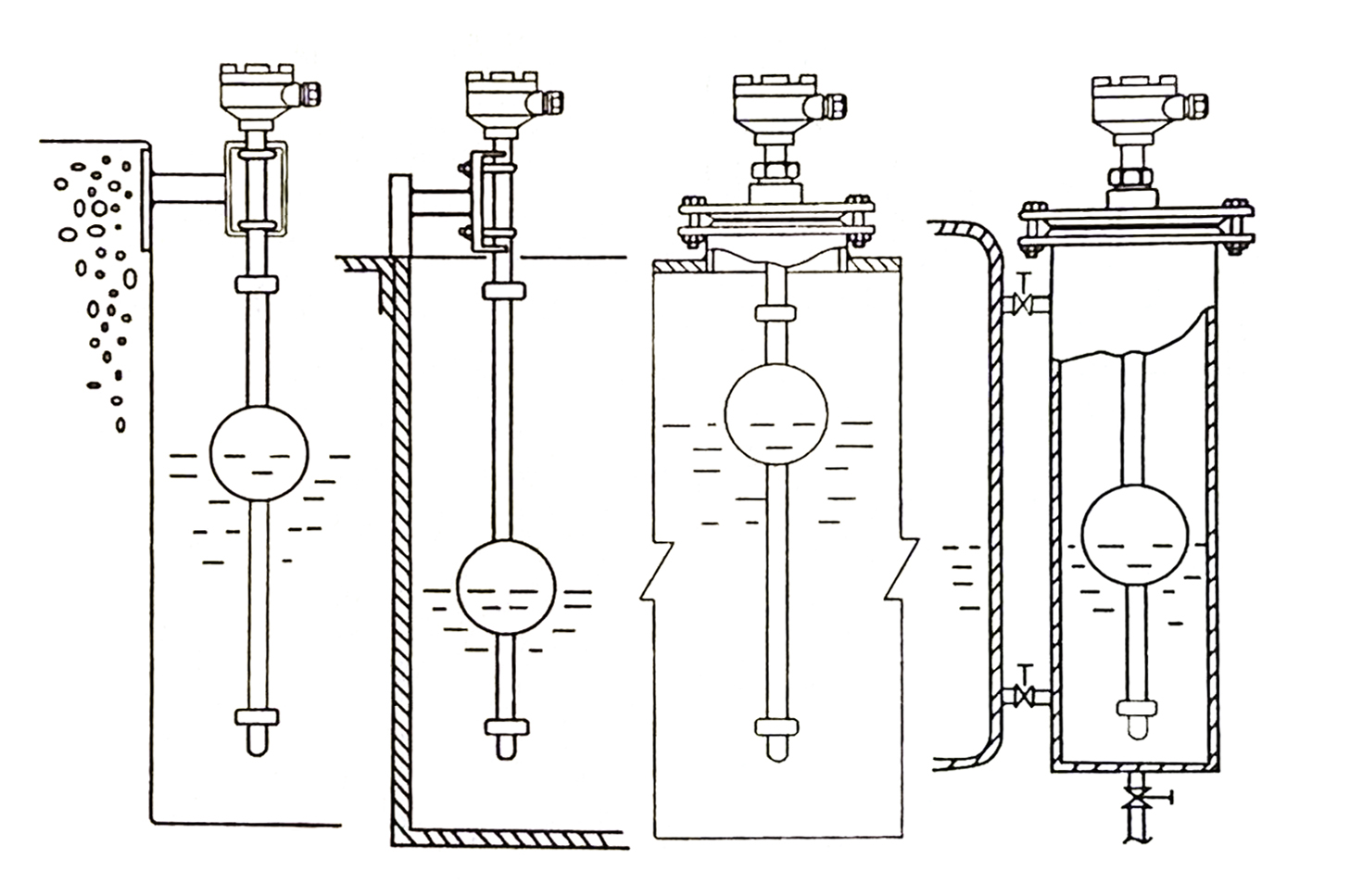

控制器由接线盒、测量导管、磁性浮球、信号单元和安装件等组成，外型见图一。

2、工作原理

磁性浮球随被测液位沿测量导管作上下移动，其磁性使导管内相应位置的干簧管瞬时切换，输出相应的控制，使液位在规定的范围内。

位置触点信号与报警电路配合，可做为危险液位（超上限、超下限）报警及控制用。

UQK-100系列液位控制器可以与本公司GLP/UQKX系列液位控制箱配合使用对1~3台  20KW以内的注液泵或抽液泵进行自动控制，也可以自己另配控制电路，以达到相应的控制目的。

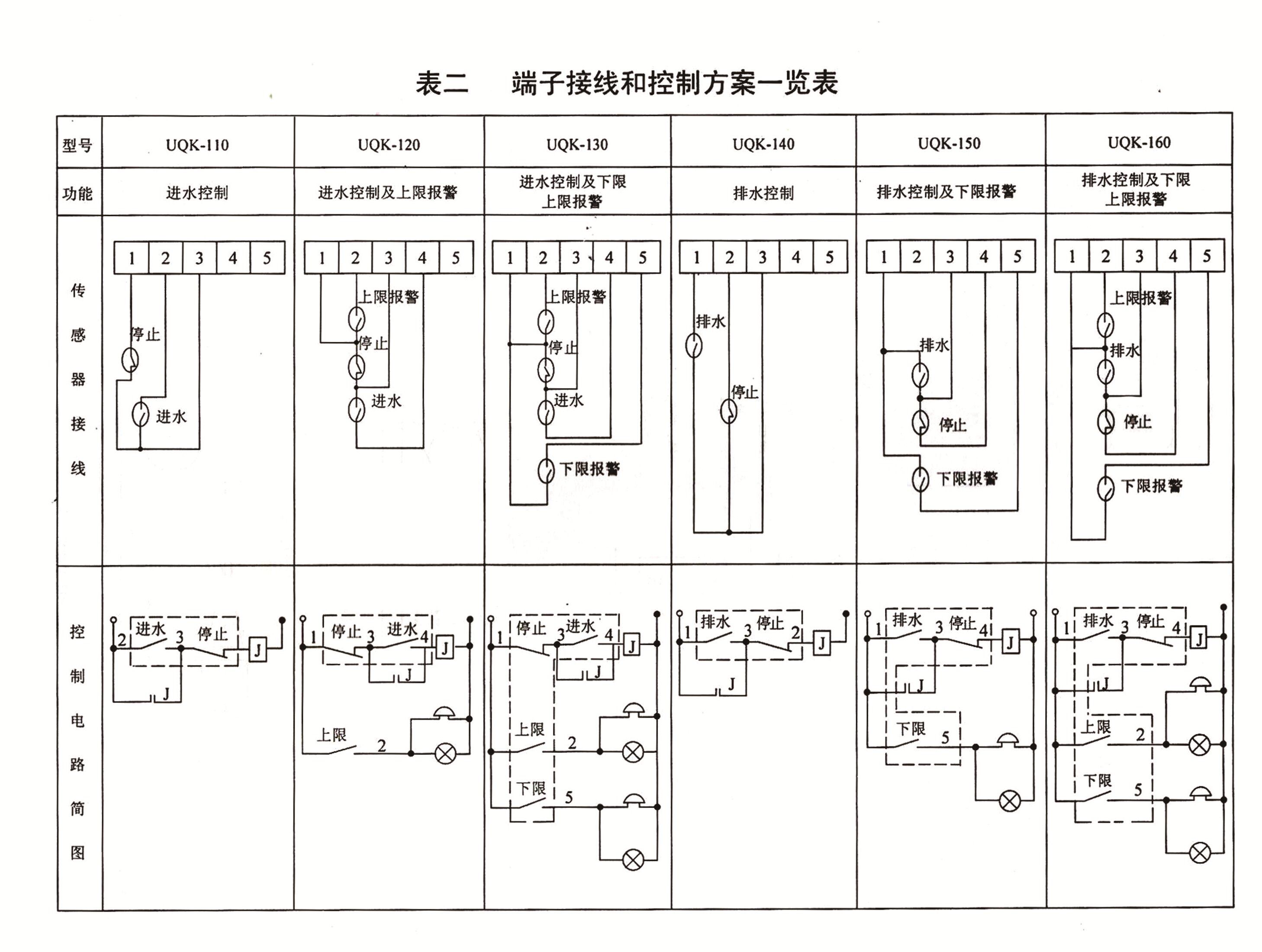

自动控制方案共有六种，用户可根据实际情况自动选择也可提出其它控制方案，订货时请附图。

四、安装

控制器在安装时应注意避免弯曲和颠震，以防损坏内部信号点，较长时尤其要注意，超出4m时为运输方便，需用户现场装配；先将导杆连接起来用瞬间粘合剂粘结，再将信号芯子固定住，经检验均正常后方可安装

四氟塑料涂层是为防止腐蚀而设，安装时要小心。不要碰破划伤四氟，以免丢失防腐效果。

五、订货验收与服务

1、订货

用户订货须注明所订产品的完整型号、数量和交货期，注明测量介质的成分、温度与压力，以便配合选型和生产。

2、验收

控制器收到后，请及时开箱验收。核查型号、数量是否符合合同要求（尤其是L、H值）。根据装箱单检查随机附件、说明书是否完整，控制器在运输中有无损坏。

经外观检查合格后，便可校验，办法是按照控制方案图的干簧接点状态（常开或常闭）用万用表在接线端子处测量，同时移动浮球是否正常，如有问题请与本公司联系。

3、售后服务

本公司产品自发货之日起一年内，如质量有问题，免费维修调试，如属用户原因和超出保修期限需维修时，只收取工本费。

用户对本公司产品的意见和要求可与销售公司联系或填写出厂产品反馈单。
