1.概述及注意事项
欢迎您使用DMC系列智能变送/控制器
本款产品集成了pH、ORP的测量显示及变送输出,温度显示及变送输出(可选),ModbuRTU485输出(可选),开关触点控制(可选)等多种功能。供电电源DC24V或者AC220V可选。
在您使用此仪器前,请仔细阅读使用说明书,以帮助您正确使用和维护。基于不断改良仪器性能的目的,本公司保留不作预先通知的情况下对产品进行改进,以及对本说明书内容及配件进行更改的权利。
在您收到货物之后,请小心地打开包装,观察检查仪表外观是否有因为运输挤压碰撞等造成的损坏,配件是否齐全。如发现异常,请立即与经销商或本公司取得联系。
任何情况下,不得自行拆卸仪表,如有此类行为,本公司不再负责保修。
下列信息,请您特别注意:
l 在产品接通电源之前,请先确认仪表的电源电压是否与供给电源电压一致。
l 请勿在有可燃性气体、爆炸性气体或者有蒸汽的场所使用本产品。
l 为防止触电,请进行良好的接地保护。
l 产品内部某些部件带有高压,请勿擅自拆开本产品,以免发生触电事故。
l 进行各项检查前,请先切断电源,以免发生触电事故
l 本产品运行过程中如发现冒烟、异味、异响等异常情况时,请立即切断供电电源,并及时与本公司取得联系。
l 因产品更新,本说明书如有变动恕不另行通知。
2.技术参数:
仪表 | 工作电源 | AC220V (DC24可选) |
功耗 | <5W | |
显示 | LCD带背光 | |
环境温度及湿度 | 0~70℃,相对湿度≤90% | |
安装方式 | 盘面安装 | |
外形尺寸 | 98.5(长)x98.5(宽)x135(深)mm | |
开孔尺寸 | 94x94mm | |
pH | 测量范围 | 0.00-14.00pH(-2.00~16.00pH可选) |
分辨率 | 0.01pH | |
测量精度 | ±0.01pH | |
输入阻抗 | ≥10Ω12 | |
ORP | 测量范围 | -1000~1000mV,-1500~1500mV...(可选) |
分辨率 | 1mV | |
测量精度 | ±2mV | |
温度 | 测量范围 | -20~130℃ |
分辨率 | 0.1℃ | |
测量精度 | ±0.3℃ | |
温度输入 | Pt1000 | |
温度补偿 | 自动/手动 | |
电流输出 | 输出范围 | 传感器示值隔离4-20mA信号输出 |
温度示值隔离4-20mA信号输出(可选) | ||
电流精度 | 1%FS | |
RS-485输出 (可选) | 协议 | ModbusRTU标准协定 |
通讯速率 | 9600(其它可选) | |
串口参数默认设置 | 9600、N、8、1 | |
开关控制 | 控制方式 | 4路独立继电器控制(可选) |
或者3路继电器控制+1路清洗(可选) | ||
继电器接点容量 | 10A 250VAC;10A 30VDC(常开常闭) / 5A 245VAC(常开) | |
清洗设定 | ON:1-1000秒; OFF:0.1到999.9小时 |
3.接线及安装
根据所选功能模块的不同,接线方式也不相同。
本仪表默认为pH型产品,接pH电极+温度Pt1000。

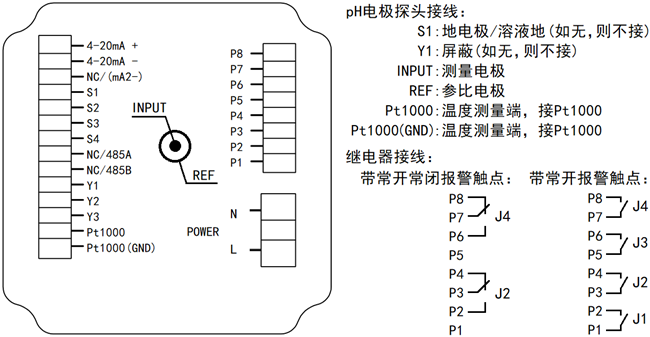

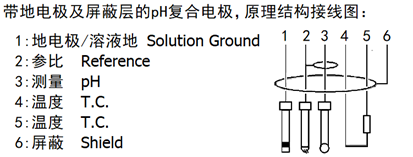

接线方法如图:
附:
安装及注意事项:
1. 仪表开箱后应检查有无破损、渗漏和松动现象(玻璃电极外围的参比盐桥允许有返盐结晶现象)。
2. 安装时请避免因外力碰撞而损坏仪表及探头。
3. 请确保使用时探头能够浸入待测溶液中。
4. 变送器接线后,请仔细检查无误后再通电。(要区分开24V供电与220V供电!)
5. 变送器接好线,先检查玻璃电极测量球泡内有无积存气泡。因运输过程中会导致玻璃电极测量球泡内积存气泡,导致输出值出现异常。发现有气泡时应将传感器直立,用手轻敲探头部分或握紧导杆轻甩几下,直至测量球泡内看不到气泡。此时将探头放在清洁水中,通电观察显示值应在7PH左右,稍加一点酸显示值偏低(或在标准液PH4中数值应接近)则基本正常,这时不要急于调整,浸泡24小时以上,使不平衡电位减少并稳定后再校验。
6. 电极应视被测介质情况定期检验,介质状况较好时可每半年检验一次,结垢、污染严重时应一个月甚至一两个星期检验清洗一次,即使有自动清洗装置时也应经常检查。
7. 带有压力补偿装置的变送器,接线盒下端为参比溶液高位槽,通过盐桥结构与被测溶液相通,会有微量损耗,当参比溶液下降较多时应进行补充,一般半年到一年需补充一次,应注意压力指示值不能低于介质压力,以防反渗污染参比电极,可定期充气加压。
8. 玻璃电极是易耗品,使用周期为一年左右,电极使用时间与被测介质的水体情况及清洗保养是否充分有很大关系,若被测介质情况恶劣或清洗不好,将会大大降低电极的使用寿命,因此,玻璃测量电极不在保修范围内。
9. 带长电缆连接的pH电极,当电缆长度大于20米时将明显减慢pH测量的响应速度。
4.校准说明
变送器在出厂前已经校准,不宜随意变动电气校准设定值。如需进行现场校准,可按照下列步骤进行。校准前,请预先准备好pH6.86,4.01/9.18标定液。
校准方法:
变送器通电,长按MENU键,进入密码菜单,使用上移键和右移键输入密码后后,按ENT键进入进入设定模式。按右移键切换至P02界面,按ENT键进入标准液校准子功能。
1. 第一点校准:将电极清洗后沾干,完全浸入第一点标定液(6.86)中。变送器能根据溶液温度将校正液自动补偿到特定温度下的标准值。等待电压值趋于稳定后,按下ENT键确认,第一点校准完成。
2. 第二点校准:在第二点校准界面中,按上移键切换标定值 4.01/9.18,将电极清洗沾干后完全浸入第二点标定液中,等待电压值趋于稳定后,按下ENT键确认,两点校准完成,界面显示SLOP新的斜率值并自动跳转到设置菜单。
注意事项:
Ø 玻璃电极敏感膜位置请勿用手摸或者用纸擦拭。
Ø 平时常用的PH电极,短期内放在PH4.00缓冲溶液中或浸泡在自来水中即可。长期存放时,请用3mol氯化钾液浸泡。
Ø 检查接线端子处是否干燥,如有油污,请用无水酒精擦拭,吹干后使用。
Ø 电极使用时间较长出现测量误差时,须配合仪表进行标定,重新校正。
5.界面操作
产品出厂前均已经校准,若非必要,请不要调整界面参数。如果需要进行校准,请按如下步骤进行设定。进入设定模式都有密码保护。密码由厂方设置,用户不能自行修改。

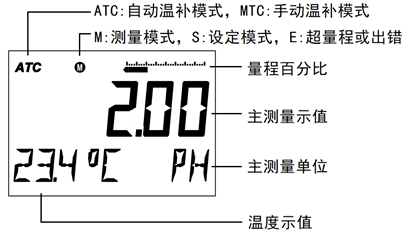

5.1测量界面
5.2按键说明
图标 | 按键 | 功能描述 |
菜单键 | Ø 在测量模式,按该键可进入设置菜单提示画面。 Ø 在设定模式,该键可直接退出菜单界面。 | |
返回键背光键 | Ø 在设定模式,该键可退出子功能菜单。 Ø 在测量模式,该键可进行背光的开启和关闭。 | |
上移键 | Ø 在设定模式,该键有数值+1的功能。 Ø 在设定模式-子功能菜单,该键可进行参数的切换。 | |
右移键 | Ø 在设定模式,该键可向右切换参数的数位。 Ø 在设定模式,该键有选项切换的功能。 | |
确认键 | Ø 在设定模式,该键可进入子功能菜单 Ø 在设定模式-子功能菜单,按键为可作为确认键。 |
5.3进入设定模式

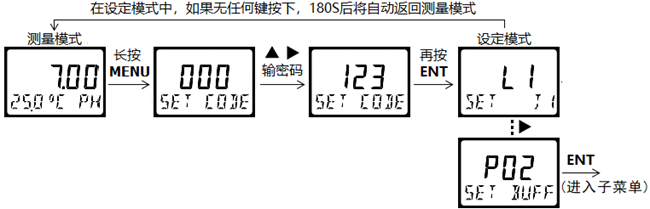

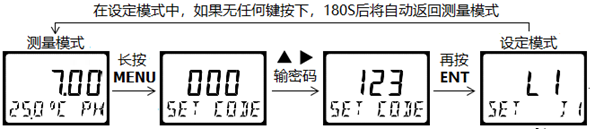

长按菜单键3秒以上,进入密码界面。按上移键和右移 键输入密码后按确认键进入菜单界面。如输入密码错误,会显示Err后并返回显示界面。若在设定界面中无操作,3分钟后会自动跳转回显示界面。
本产品的出厂默认密码为:123
5.4设定界面菜单
在设定界面,按右移键进行菜单切换,按确认键进入子功能的设定界面:

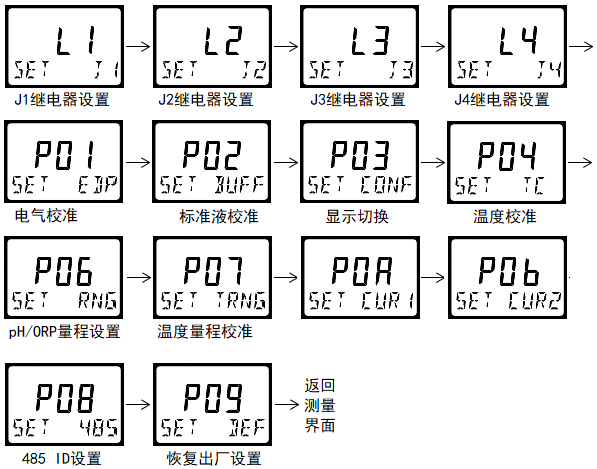

本机的设定界面如图示
(若仪表无相应的功能模块,设定菜单中对应的子功能也会缺失)
5.5子功能的设定
5.5.1 L1/L2/L3/L4报警点设置
J1~J4-报警点设置:在J1~J4界面依次完成J1~J4报警点的设置。
在J1~J3子菜单中按确认键进入,仪表下排左侧On界面设置继电器吸合值/Off界面设置继电器的释放值,用上移键和右移键修改主显示区的报警位置设定值,按下ENT键确认,报警点设置完成。

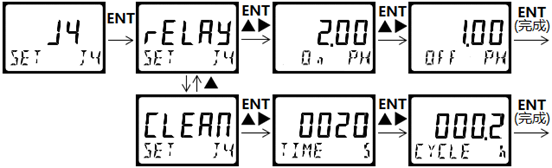

其中,J4继电器可设置为报警控制relay/清洗clean模式可选,relay界面进入设置为报警控制模式,设置方法同上。clean界面进入设置请清洗模式,可设置清洗时间(0~1000s)和清洗周期(0.1-999.9h)。(注:该时间不能作为时钟使用)
设定J1~J4继电器动作值,应依据如下三个原则:
吸合值>释放值:测量值≥吸合值,继电器吸合
测量值≤吸合值,继电器释放
吸合值<释放值:测量值≤吸合值,继电器吸合
测量值≥吸合值,继电器释放
吸合值=释放值:继电器无动作
吸合值不等于释放值,其间的区域构成回程不动作区。通常,回程不动作区取2-6个字。
5.5.2 P01-电气校准
电气校准在仪表出厂之前已经进行过,并不是十分必要。如果想要再次进行电气校准,就必须有合适的测量和检验设备。电气校准时需要切断仪表电源,将传感器连线从仪表的接线端子上拆下来,接上电阻箱,给仪表通电。
在P01子菜单中按ENT键进入,仪表下排左侧显示Z表示零点校准,右侧显示传感器实测的电压值。将电位差计调整到0.00mV输出,等待底部显示的电压值趋于稳定后,按下ENT键确认,零点校准完成。随后,仪表下排左侧显示S表示斜率校准。调节电位差计使输出一个±450mV 之间的电压值,用户可以按上移和右移键修改主显示区为电位差计的输出值。修改完成后,等待底部显示电压值趋于稳定后,按下ENT键确认,斜率校准完成,界面显示当前的零点值和斜率值,并自动跳转到设置菜单。
5.5.3 P02-校准液校准
pH缓冲液校准是通过使用标准缓冲液对仪表的校准,既可以校准一点,也可以校准两点。只做一点校准时是对仪表内部存储的曲线进行平移,两点校准就在仪表中建立一条毫伏值与pH值之间对应的原始曲线。在正常测量过程中,将所测得的样品溶液的毫伏值在曲线上对应,再经温度补偿到25℃时的pH值并显示。仪表在初次使用、更换电极或长时间停用后必须进行二点校准。
标准液两点校准,第一点标定液值6.86 第二点标定液值4.01/9.18可选,请预先准备好标定液、清洗水及吸水纸。

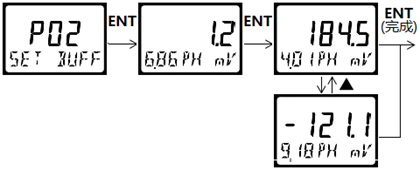

在P02子菜单中按ENT键进入,将电极清洗后沾干放入第一点标定液(6.86)中。变送器能根据溶液温度将校正液自动补偿到特定温度下的标准值。等待电压值趋于稳定后,按下ENT键确认,第一点校准完成,自动进入第二点校准界面。可以按上移键切换标定值 4.01/9.18,将电极清洗沾干放入第二点标定液中,等待电压值趋于稳定后,按下ENT键确认,两点校准完成,界面显示SLOP新的斜率值,并自动跳转到设置菜单。
注意:如果校正出错变送器会显示Err指示。在这种情况下,需要重新校准。
5.5.4 P03-切换显示
切换PH/ORP模式,可切换显示PH值与对应的mV值,或无法按照正常流程校准pH电极时,可以在P11中自定义设置零点斜率后可切换至CUS模式显示输出。

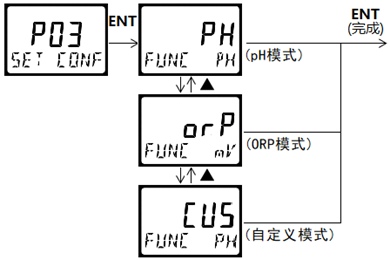

在P03子菜单中按ENT键进入,界面显示PH,为正常pH测量模式,单位pH。按上移键可切换为ORP模式,可显示当前的mV值,单位为mV,再按ENT键确认并返回设置菜单。
其中,PH模式为正常测量模式,单位为pH;ORP模式下显示当前的mV值,单位为mV;CUS为自定义模式,可自定的零点和斜率。
5.5.5 P04-温度校准
仪表测量界面上显示当前溶液的温度,同时,应用该温度值对pH值进行温度补偿。在默认情况下,仪表采用自动温度补偿模式,即补偿温度随环境变化而变化。如不需要,可设置为手动温度补偿模式,此时的补偿温度MTC为固定值。在仪表使用时,若遇到突然温度传感器短路或断路等情况,仪器会自动判别并将温度值调整为预设定的流体温度FLUI值。

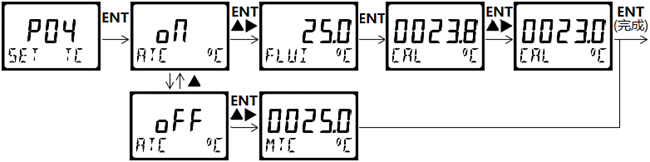

在P04子菜单中按ENT键进入,液晶主显示区显示ON字样,表示温度自动补偿功能开启,再按ENT键进入自动温度补偿设置界面。用户可以按上移键切换至OFF字样,将自动温度补偿功能关闭,再按ENT键,进入手动温度补偿设置界面。
在自动温度补偿模式中,先设定流体温度FLUI(默认为25℃),再次按ENT键显示当前环境温度值。如果该数值与当前实际环境不一致,就再次按ENT键进入修改模式,按上移键和右移键修改为当前温度的真实值后,按ENT键确认并返回设置菜单。在手动温度补偿模式中,用户可以用上移键和右移键对手动补偿温度MTC进行设定。按ENT键确认并返回设置菜单。
如果校正出错变送器会显示Err指示。在这种情况下,需要重新校准。
5.5.6 P06 / P07 -量程设定
该功能模块用于设定仪表的输出4-20mA时对应的量程范围。其中,P06对应传感器值的量程设置,P07对应温度值的量程设置。

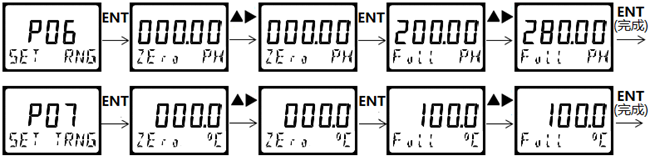

在P06或P07子菜单中按ENT键进入,仪表下排显示ZEro表示低量程值,用户可以按上移和右移键修改设定的低量程值。修改完成后按ENT键,仪表下排显示Full表示满量程值,用户可以按上移和右移键修改参数的满量程值。修改完成后按ENT键完成并返回设置菜单。在测量模式中,仪表的进度条会显示传感器值在量程中的占比状态。
如果设置错误,变送器会显示Err指示。在这种情况下,需要重新校准。
5.5.7 PA1 / PA2 -电流设定(可选配2路4-20mA输出)
该功能模块用于校准4~20mA的电流值。其中,PA1对应传感器值的电流设置,PA2对应温度值的电流设置。
请预先准备电流表或万用表,串联在仪表端子上。

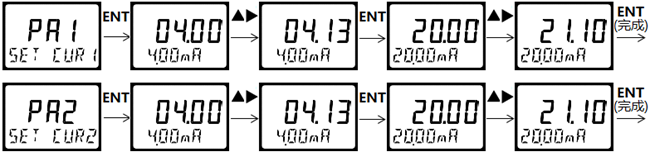

在PA1或PA2子菜单中按ENT键进入,仪表下排显示4.00mA同时输出4mA的电流值。用电流表测量稳定后输出的电流值,按上移和右移键修改为电流表显示的电流值(微调),修改完成后按下ENT键。仪表下排显示20.00mA同时输出20mA的电流值,用户按上移和右移键输入电流表显示的电流值(微调),修改完成后按下ENT键,4-20mA电流校准完成,同时显示当前零点和斜率,并自动跳转到设置菜单。4.00mA输出设定范围2.50~5.50mA,20.00mA设定范围18.50~21.50mA。如果设置错误变送器会显示Err指示。在这种情况下,需要重新校准。
5.5.8 P08-485通讯ID地址设定
该功能模块用于设定仪表的ModbusRTU485的ID地址。
在P08子菜单中按ENT键进入通讯地址设定。仪表下排显示id上排显示001(默认ID地址),用上移和右移键修改仪表地址,按ENT键完成并自动跳转到设置菜单。通讯协议参看485设置。
5.5.9 P09-恢复出厂设置
该模块用于恢复仪表的出厂设置。在P09子菜单中按ENT键进入恢复出厂设置。仪表下排显示dEF,仪表上排显示No(YES),用户可按上移键切换到需要的选项,按下ENT键确认。
选择YES项,可以将您的仪表有关设定值恢复到出厂设定值。
5.5.10 P11-用户自定义零点/斜率设置
当无法按照常规程序进行电极校准时,用户可自行设置零点和斜率,并在P03中切换至CUS模式进行显示。
在P11子菜单中按ENT键进入,在Zero界面中,按上移和右移键输入校正值X,按下ENT键确认后自动进入Full界面,按上移和右移键输入校正值Y,按下ENT键完成设置,界面显示XY值,并自动跳转到设置菜单。
设置后的显示值 =(原显示值+X)* Y
6.485设置
6.1 MODBUS通信协议
DMC系列仪表采用标准Modbus RTU 通讯协议,波特率设置为9600bit/S,CRC16校验,支持03(读参数及数据)及06(写单个参数)这两条指令。
设备出厂的串口参数默认为9600、N、8、1。
数据编码:ModBus使用最高有效字节在低地址存储的方式表示地址与数据项。即当发送多个字节时,首先发送最高有效字节。
寄存器大小 | 值 | 说明 |
16位 | 0x1234 | 先发送0x12, 然后发0x34 |
通讯数据的类型及格式:
信息传输为异步方式,并以字节为单位。在主站和从站之间传递的通讯信息是10位的字格式:
波特率 | 9600 |
起始位 | 1位:0 |
校验方式 | CRC16(ModbusRTU) 低字节在前,高字节在后 |
数据位 | 8位,最低的有效位先发送 |
奇偶校验位 | 无:N |
停止位 | 1位:1 |
通讯数据(信息帧)格式:
数据格式 | 地址码 | 功能码 | 数据区 | CRC校验 |
数据长度 | 1字节 | 1字节 | N字节 | CRC 校验码(循环冗余码) |
对于03指令(读取一个或多个寄存器的数据)
指令如下:ADDR+03+起始寄存器地址+寄存器个数+CRC校验码
返回数据为:ADDR+03+数据长度+测量值高位+测量值低位+(……如读取多个寄存器)+CRC校验码
对于06指令(把一组二进制数据写入单个寄存器)
指令如下:ADDR+06+写寄存器地址+要写入的数据高位+要写入数据低位+CRC校验码
6.2寄存器列表
地址 | 寄存器 个数 | 寄存器功能 | 访问权限 | 适用的 功能码 |
0 | 1 | 传感器示值 | 只读 | 0x03 |
1 | 1 | 温度示值 | 只读 | 0x03 |
2 | 1 | J1 | 只读 | 0x03 |
3 | 1 | J2 | 只读 | 0x03 |
4 | 1 | J3 | 只读 | 0x03 |
5 | 1 | J4 | 只读 | 0x03 |
8 | 1 | 传感器485ID | 读写 | 0x03,0x06 |
9 | 1 | 恢复出厂设置 | 读写 | 0x03,0x06 |
注:数据类型均为十六位无符号二进制
7.配件和备件
此产品包括:
DMC系列智能变送/控制器 1只;
传感器1只;
说明书一份;
安装附件(选配)
8.质量保证
本产品提供一年质保,从交货日期算起。产品保修不包括使用不当造成的损害。如果需要维修,请将产品寄回并承担运费。发货时需要良好的包装,以避免运输过程中造成损坏。
附表:
DMC系列智能变送/控制器
选型表
DMC300- | 外形96x48x112mm,开孔94x44mm | 外形尺寸 | |||
DMC500- | 外形98.5x98.5x132mm,开孔94x94mm | ||||
L 液位 | 输入 | ||||
T 温度 | |||||
X 液位+温度 | |||||
P pH(+温度) | |||||
R ORP(+温度) | |||||
C 电导率(+温度) | |||||
S 盐度(+温度) | |||||
N 百分比浓度(+温度) | |||||
G g/L定制型(+温度) | |||||
A 4-20mA输入 | |||||
V 电压信号输入 | |||||
0. 无变送输出 | 变送 输出 | ||||
1. 1路4-20mA输出 | |||||
2. 1路4-20mA输出加485输出 | |||||
3. 485输出 | |||||
4. 2路4-20mA输出加485输出 | |||||
0. 无继电器输出 | 控制 输出 | ||||
1. 1个继电器 | |||||
2. 2个继电器 | |||||
3. 3个继电器 | |||||
4. 4个继电器 | |||||
A. AC220V | 供电 | ||||
B. DC24V | |||||
C. DC24V两线制4-20mA输出(仅限DMC300) | |||||
示例型号:DMC500-P10A |
请将此文档放置于现场仪表箱中,待查备用
文档编号:20230522
1、接线说明
霍斯曼插头接线说明
使用霍斯曼插头请按照下图进行接线
1、拧下螺丝,向上拔出插头
2、撬开插头,按照接线示意图进行接线。
铝合金接线盒接线说明?
变送器检验
一般采用标准缓冲溶液来检验。办法是:先用PH6.86的标准溶液校准中性点(PH7附近),变送器输出应为12mA(4-20mA)或5mA(0-10mA时),误差通过调整定位电位器消除。(调电路上的“O“电位器,顺时针增大,逆时针减少)。再用PH4.01标准溶液检验酸性点,变送器输出为4.01×1.142+4=8.58mA(4-20mA时)误差通过调整斜率电位器来消除。(调电路上的”S”电位器,)最后将变送器探头放在PH9.18的标准溶液中,变送器输出应为9.18×1.142+4=14.48mA(4-20mA时),其示值与标准之间的差就是仪表误差。
检验时请注意,在一种溶液测试完毕再测另一种溶液时,必须用与待测溶液PH值相同的溶液清洗探头,否则将引入很大的检验误差。
图三、PH值与输入输出信号的对应关系
安装与使用
1、仪表开箱后应检查有无破损、渗漏和松动现象(玻璃电极外围的参比盐桥允许有返盐结晶现象)。
2、二线制变送器,接入计算机,调节记录仪,打印机等二次仪表时,必须配隔离型配电器或配本公司生产的带隔离输出的XMT或XMZ-1000系列显示仪表,所需4-20mA信号从其输出端子取得,以隔断测量系统与输出到二次仪表的共地干扰。(PH变送器,电极系统与大地连通,要正常工作,外部连线必须悬空与地,并且绝缘良好,而计算机或调节记录仪表,大都是电源接地,直接与变送器连接后,使变送器的回路接地而形成测量回路的两点接地,结果造成参比电极被电解而失效。)
3、接线完毕检查无误后,必须将接线盒端盖及压线螺丝拧紧,确保接线盒密封良好。(受潮严重时,将导致输出不正常.)
4、变送器接好线(要区分开24V供电与220V供电!)
探头放在清洁水中,通电观察显示值应在PH7左右,因运输过程中会导致玻璃电极测量球泡内积存气泡,从而输出值会出现异常现象。此时可将传感器直立,用手轻敲探头部分直至测量球泡内看不到气泡,稍加一点酸应示值偏低,则基本正常,这时不要急于调整,浸泡24小时以上,使不平衡电位减少并稳定后再校验。
5、检验见专项说明
6、变送器安装接线见图四或图五(冲压型PH计)
图四、接线示意图
6、仪表应视被测介质情况定期检验,介质状况较好时可每半年检验一次,结垢、污染严重时应一个月甚至一两个星期检验清洗一次,即使有自动清洗装置时也应经常检查。
7、变送器接线盒下端为参比溶液高位槽,通过盐桥结构与被测溶液相通,会有微量损耗,当参比溶液下降较多时应进行补充一般半年到一年需补充一次,带有压力补偿装置的,应注意压力指示值不能低于介质压力,以防反渗污染参比电极,可定期充气加压。
★8、玻璃电极是易耗品,使用周期为一年左右,电极使用时间与被测介质的水体情况及清洗保养是否充分有很大关系,若水体情况恶劣或清洗不好,将会大大降低电极的使用寿命,因此,玻璃测量电极不在保修范围内。
PHG工业在线变送器选型 | |||||||||||
G1'管螺纹安装带安装件 | 基本型 : | ||||||||||
带1'阀门的水平式分流器 | 不锈钢流通池/三通 | ||||||||||
带1'阀门的直角式分流器 | 塑料流通池/三通 | ||||||||||
水平流通池安装,带DN20法兰水平流通池 | F4流通池 | ||||||||||
角式流通池安装,带DN20法兰角式流通池 | |||||||||||
浮漂式安装,带300x300悬浮浮漂 | |||||||||||
高温冷却减压器安装 | |||||||||||
高纯水恒流器安装 | |||||||||||
法兰安装DN40PN1.0 | 基本型 | ||||||||||
导杆式支架安装 | 带不锈钢延长导杆 | ||||||||||
软缆式支架安装 | 带PPR内衬不锈钢导杆 | ||||||||||
软缆式管螺纹安装NPT1-1/4' | F4内衬不锈钢管 | ||||||||||
导杆式管螺纹安装NPT1-1/4' | 电缆 | ||||||||||
卡箍式卫生型 | 基本型 | ||||||||||
管螺纹式卫生型 | |||||||||||
套管安装 | |||||||||||
卡口快装式 | |||||||||||
球阀可伸缩式安装 | |||||||||||
经济型 | 电极类型 | ||||||||||
标准型 | |||||||||||
加强型 | |||||||||||
强酸性 | |||||||||||
强碱性 | |||||||||||
蛋白质型 | |||||||||||
有机物型 | |||||||||||
高温可消毒型 | |||||||||||
电极充压0.1MPa | 电极类型 | ||||||||||
电极充压0.25MPa | |||||||||||
电极充压0.4MPa | |||||||||||
电极充压0.6MPa | |||||||||||
电极充压0.8MPa型 | |||||||||||
小塑壳,无显示 | 显示方式 | ||||||||||
小塑壳,模拟量单显 3 | |||||||||||
大塑壳,无显示 | |||||||||||
大塑壳,模拟单显 | |||||||||||
大塑壳,智能双显 | |||||||||||
爆铝壳,无显示 | |||||||||||
隔爆铝壳,模拟单显 | |||||||||||
无 | 信号输出 | ||||||||||
4-20mA | |||||||||||
