双参数智能工业在线酸碱盐变送器操作手册

点击下载:


双参数工业电导率变送器操作手册.pdf

双参数智能工业在线电导率变送器

欢迎您选用我公司研制的NDG系列多参数智能变送器。该系列酸碱盐浓度变送器,是通过无接触式电极测量溶液电导率来确定溶液浓度的流程仪表,可以在线连续检测工业生产过程中酸/碱/盐在水溶液中的含量,感应式电极,解决了高电导情况下的电极极化和电极污染,可避免溶液粘稠、结垢、腐蚀等原因造成的测量困难。

该系列产品环境适应性强、显示清晰、操作简易、测试性能优良,具有很高的性价比。可广泛应用于锅炉给水处理、化工溶液配制、瓶罐清洗过程的监控、环保等工业生产过程。该系列变送器采用高精度AD转换和单片机微处理技术,集成了电导率的显示、变送以及自动温度补偿等多种功能。模块化电子单元,抗震防潮,无分布电容和电磁波影响,抗干扰能力强。

基本功能:

全智能化: 采用高精度AD转换和单片机微处理技术,完成电导率测量、温度测量、温度自动补偿、隔离输出、量程自动转换等多种功能。

多参数同时显示:同时显示电导率/酸碱盐溶液浓度、温度。

自动温度补偿:将溶液电导率/酸碱盐浓度直接换算为25℃下标准值,溶液变化一目了然。

抗干扰能力强:电流输出采用电磁隔离技术,抗干扰能力强,具有良好的电磁兼容性。

4-20mA输出/RS485通讯接口可选:方便不同工况不同现场的应用要求。

技术指标:

双参数智能工业在线酸碱盐变送器操作手册

接线说明:

霍斯曼插头式的接线方法:

双参数智能工业在线酸碱盐变送器操作手册

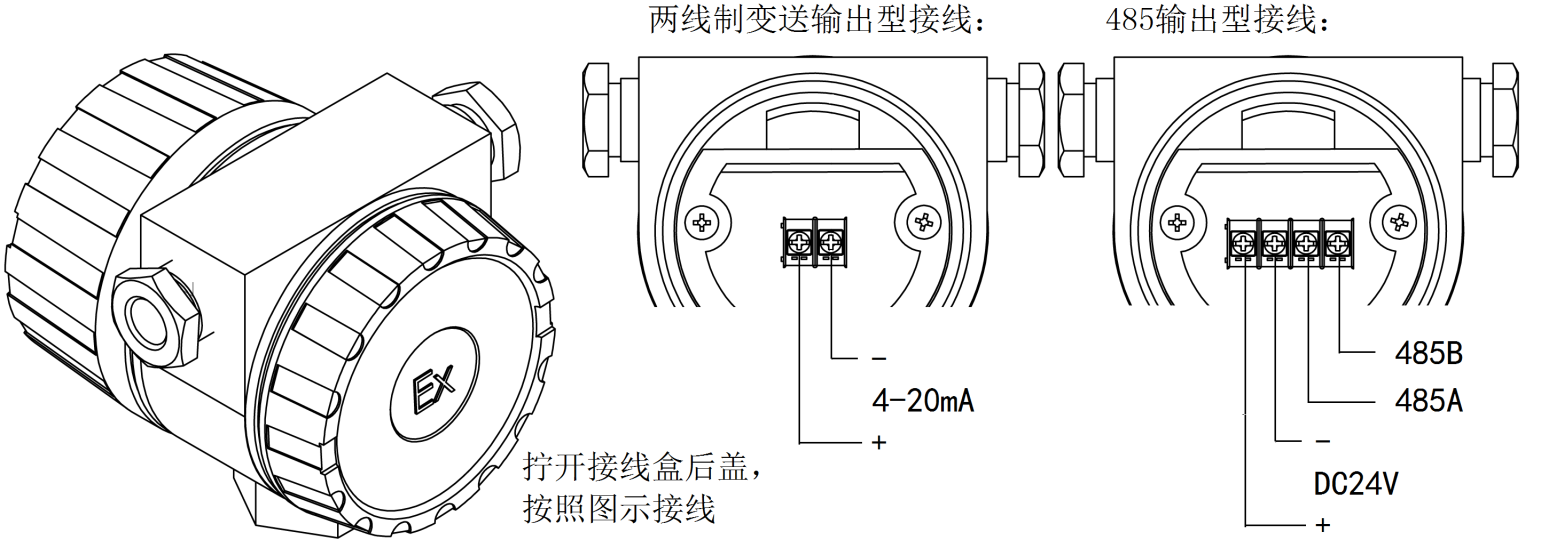

铝防爆接线盒式的接线方法:

双参数智能工业在线酸碱盐变送器操作手册

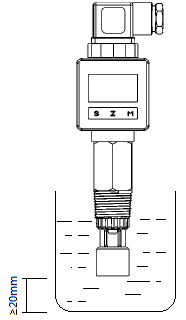

安装说明及注意事项:

双参数智能工业在线酸碱盐变送器操作手册

螺纹安装/法兰安装/卫生型管箍安装/客户自定义等多种方式可选。

1. 动导杆或主体上的六方处紧固或拧松螺纹,而不要直接用手拧动接线盒进行安装。

2. 探头下端距离容器底部至少保留20mm的距离,否则测量示数会比实际值偏小。

3. 请确保探头全部浸入待测溶液中。

4. 接线后,请仔细检查无误后再通电。

校准说明:

变送器在出厂前已经校准,不宜随意变动电气校准设定值。如需进行现场校准,可按照下列步骤进行。校准前,请预先准备好校准用的标准溶液。 可以按照标准液1、标准液2进行两点校准,也可以在空气中校准零点,用标准液2校准斜率。 如有条件,变送器的标准液校准最好在25摄氏度下进行。 现在,以量程为10%的NaOH浓度变送器举例说明校准方法,其它类型的变送器校准操作类似。

校准方法:

1. 预先配好在质量分数为10%的NaOH溶液,密封待用。 变送器取出,探头清洗并搽干待用。

2. 变送器通电,长按S键,进入密码菜单,输入密码后进入设定模式。按S键切换至P02界面,按M键进入标准液校准子功能。

双参数智能工业在线酸碱盐变送器操作手册

3. 零点校准:保持探头暴露在空气中,设定界面显示buff1的当前测量值。待数值稳定后,再次按S键进入修改界面,按Z和M键修改当前值为00.00,按S键确认。

4. 斜率校准:将探头全部浸入事先准备好的溶液中,设定界面显示buff2的当前测量值。待数值稳定后,再次按S键进入修改界面,按Z和M键修改当前值为10.00,按S键确认。

5. 按S键,直至退出设定模式。

双参数智能工业在线酸碱盐变送器操作手册

校准时的注意事项:

被测溶液的容器必须清洁,不得有离子沾污。

高纯水被盛入容器后应迅速测量。因为空气中的CO2会不断地溶于水样生成导电较强的碳酸根离子,电导率会不断的上升,测得的数据不准。

如探头为电磁式探头,探头距容器的底面及侧壁需保持不小于20mm的距离。

如探头为同轴式电极,请注意不要用手触碰电极部分。防止手上的油脂沾染在电极测量面,导致测量不准确。

双参数智能工业在线酸碱盐变送器操作手册

界面操作:

产品出厂前均已经校准,若非必要,请不要调整界面参数。如果需要进行校准,请按如下步骤进行设定。进入设定模式都有密码保护。密码由厂方设置,用户不能自行修改。

按键说明:

双参数智能工业在线酸碱盐变送器操作手册

菜单中出现字符的说明:

双参数智能工业在线酸碱盐变送器操作手册

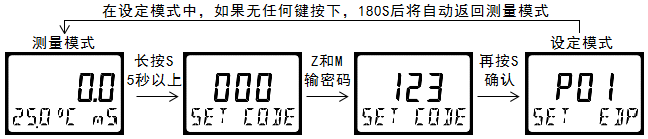

进入设定模式

长按S键5秒以上,进入密码界面。按Z和M 键输入密码后按S 键进入菜单界面。如输入密码错误,会显示Err后并返回显示界面。若在设定界面中无操作,3分钟后会自动跳转回显示界面。 本产品的出厂默认密码为:123

双参数智能工业在线酸碱盐变送器操作手册

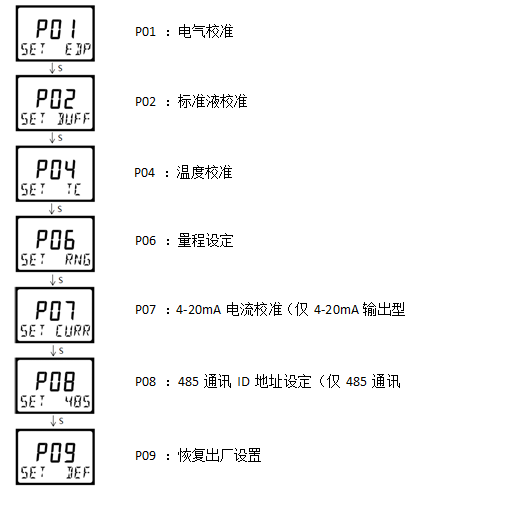

设定界面菜单

在设定界面,按S键进行菜单切换,按M键进入子功能的设定界面:

双参数智能工业在线酸碱盐变送器操作手册

子功能的设定

P01-电气校准

电气校准在仪表出厂之前已经进行过,并不是十分必要。如果想要再次进行电气校准,就必须有合适的测量和检验设备。首先切断仪表电源,将电极连线从仪表的接线端子上拆下来。将电极输入端子分别于电阻箱引脚连接,给仪表通电。

在P01子菜单中按M键进入,仪表下排左侧显示Z表示零点校准,右侧显示传感器实测的电导值。将输入端开路即电导为0mS,等待底部显示的电导值趋于稳定后,按下S键确认,零点校准完成。随后,仪表下排左侧显示S表示斜率校准。调节电阻箱使输出一个合适的电阻值,用户可以按Z或M键修改主显示区为电导的真实值。修改完成后,等待底部显示电导趋于稳定后,按下S键确认,斜率校准完成,界面显示当前的零点值和斜率值,并自动跳转到设置菜单。 请注意:在该界面下的显示值是未经过温度补偿的电导率值。

双参数智能工业在线酸碱盐变送器操作手册

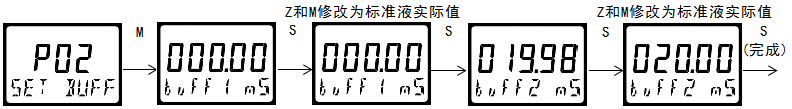

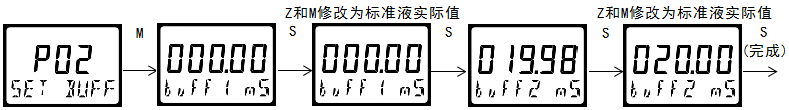

P02-校准液校准

仪表在初次使用、更换电极或长时间停用后,应当使用校准液进行进行二点校准。请预先准备已知电导率值的校准液、清洗水及吸水纸。

在P02子菜单中按M键进入,将电极清洗后沾干放入第一点校准液中。在Buff1界面,等待电压值趋于稳定后,按Z或M键输入校正值(mS或%),按下S键确认,第一点校正完成,自动进入Buff2界面。将电极清洗沾干放入第二点校准液中,等待电压值趋于稳定后,按Z或M键输入校正值(mS或%),按下S键确认,两点校准完成,界面显示SLOP新的斜率值,并自动跳转到设置菜单。 注意:单位以及小数点位置为软件预设,用户无法修改。
如果校正出错变送器会显示Err指示。在这种情况下,需要重新校准。

双参数智能工业在线酸碱盐变送器操作手册

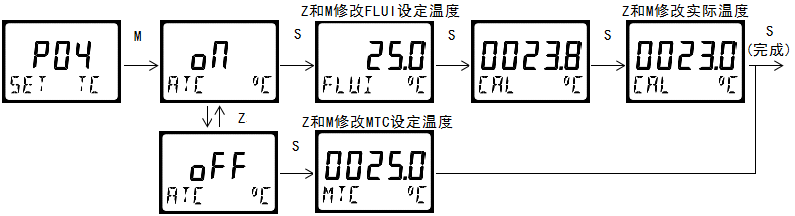

P03-温度校准

电导率变送器无此功能。

P04-温度校准

仪表测量界面上显示当前溶液的温度,同时,应用该温度值对电导率值进行温度补偿。在默认情况下,仪表采用自动温度补偿模式,即补偿温度随环境变化而变化。如不需要,可设置为手动温度补偿模式,此时的补偿温度MTC为固定值。在仪表使用时,若遇到突然温度传感器短路或断路等情况,仪器会自动判别并将温度值调整为预设定的流体温度FLUI值。

请注意:用户实际测量时,建议不要将温度补偿设置为手动温度补偿模式!因为溶液的电导率随温度的变化而变化,固定的温度值使仪表无法正确反映出电导率值的变化究竟是因为溶液电导率变化了,还是仅仅溶液温度发生改变而使示数发生了变化。当然,如果用户想知道的是原始电导率值,可以使用手动补偿模式且设定补偿温度为25℃。此时仪表无温补作用,即:显示值为当前温度下的未经折算的电导率值。

在P04子菜单中按M键进入,液晶主显示区显示ON字样,表示温度自动补偿功能开启,直再按S键进入自动温度补偿设置界面。用户可以按Z键切换至OFF字样,将自动温度补偿功能关闭,再按S键,进入手动温度补偿设置界面。

在自动温度补偿模式中,先设定流体温度FLUI(默认为25℃),再次按S键显示当前环境温度值。如果该数值与当前实际环境不一致,就再次按S键进入修改界面,按Z或M键修改为当前温度的真实值后,再次按S键返回设置菜单。在手动温度补偿模式中,用户可以用Z或M键对手动补偿温度MTC进行设定。按S键确认并返回设置菜单。 如果校正出错变送器会显示Err指示。在这种情况下,需要重新校准。

双参数智能工业在线酸碱盐变送器操作手册

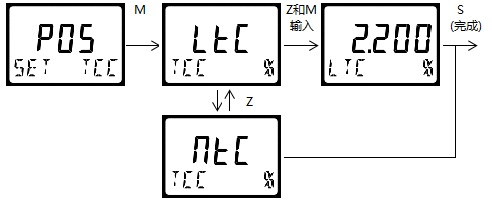

P05-温度补偿系数设定

被测溶液电导率值受温度变化的影响较大,要依据电导率值分析被测溶液,就需要进行温度补偿折算成基准温度下的数值才具有应用意义。本变送器把被测溶液的电导率值自动折算成25℃下的数值并显示出来。

不同的酸碱盐溶液的温度补偿系数并不相同。同一溶液在不同温度下的温度补偿系数也不相同。一般地,盐类溶液的电导率温度系数为(2.0~3.0)%℃-1;酸类溶液的温度系数为(1.0~1.6)%℃-1;碱类溶液的温度系数为(1.8~2.2)%℃-1;天然水的温度系数约为2.0%℃-1。本变送器的温度补偿系数分为线性补偿(恒定温度系数)和非线性补偿(内置补偿曲线)两种。仪表出厂前预设的线性温度系数设为2.0%℃-1,低浓度电导率类产品,预设的内置补偿曲线为中性水的温度曲线。

若用户有需要,可对温度补偿系数进行修改。若用户把温度系数改设为0.00%,则仪表无温度补偿作用,即:显示值为当前温度下的未经折算的电导率值。

在P05子菜单中按M键进入,界面显示LtC,为用户可修改的线性补偿系数。按Z键可切换为NtC,为内设的非线性补偿系数。用户可以按Z键切换补偿方式,病按Z或M键修改设定值。修改完成后按S键确认并返回设置菜单。

双参数智能工业在线酸碱盐变送器操作手册

P06-量程设定

该功能模块用于设定仪表的量程范围。。

在P06子菜单中按M键进入,仪表下排显示ZEro表示低量程值,用户可以按Z或M键修改设定的低量程值。修改完成后按S键,仪表下排显示Full表示满量程值,用户可以按Z或M键修改参数的满量程值。修改完成后按S键确认并返回设置菜单。在测量模式中,仪表的进度条会显示传感器所在的状态。

如果设置错误变送器会显示Err指示。在这种情况下,需要重新校准。

双参数智能工业在线酸碱盐变送器操作手册

P07-4~20mA电流校准

仅4~20mA输出型变送器有此功能模块,该功能模块用于校准4~20mA的电流值。请预先准备用4位半以上的电流表,串联在仪表端子上。

在P07子菜单中按M键进入,仪表下排显示4.00mA同时输出4mA的电流值。用电流表测量稳定后输出的电流值,用户按Z或M键修改当前值为电流表读取的电流值,修改完成后按下S键。仪表下排显示20.00mA同时输出20mA的电流值,用户按Z或M键修改当前值为电流表读取的电流值,修改完成后按下S键,4-20mA电流校准完成,同时显示当前零点和斜率,并自动跳转到设置菜单。4.00mA输出设定范围2.50~5.50mA,20.00mA设定范围18.50~21.50mA。如果设置错误变送器会显示Err指示。在这种情况下,需要重新校准。

双参数智能工业在线酸碱盐变送器操作手册

P08-485通讯ID地址设定

仅485通讯型变送器有此功能模块,该功能模块用于设定仪表的ID地址。

在P08子菜单中按M键进入通讯地址设定。仪表下排显示id上排显示001(默认ID地址),用Z或M键修改仪表地址,按S键保存并自动跳转到设置菜单。

仪表的波特率为9600bit/s。通讯协议参看485设置。

双参数智能工业在线酸碱盐变送器操作手册

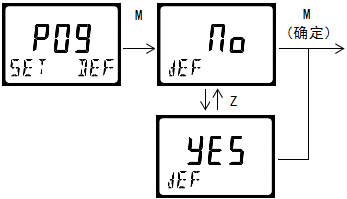

P09-恢复出厂设置

该模块用于恢复仪表的出厂设置。在P09子菜单中按M键进入恢复出厂设定。仪表下排显示dEF,仪表上排显示No(YES),用户可按Z键切换到需要的选项,按下M键确认。选择YES项,可以将您的仪表有关设定值恢复到出厂设定值。

双参数智能工业在线酸碱盐变送器操作手册

485设置

MODBUS通信协议

DDG系列智能变送器采用标准Modbus RTU 通讯协议,波特率设置为9600bit/S,CRC16校验,支持03(读参数及数据)及06(写单个参数)这两条指令。设备出厂的串口参数默认为9600、N、8、1。 数据编码:ModBus使用最高有效字节在低地址存储的方式表示地址与数据项。即当发送多个字节时,首先发送最高有效字节。

双参数智能工业在线酸碱盐变送器操作手册

通讯数据的类型及格式: 信息传输为异步方式,并以字节为单位。在主站和从站之间传递的通讯信息是10位的字格式:

通讯数据的类型及格式:

信息传输为异步方式,并以字节为单位。在主站和从站之间传递的通讯信息是10位的字格式:

双参数智能工业在线酸碱盐变送器操作手册

通讯数据(信息帧)格式:

对于03指令(读取一个或多个寄存器的数据)

双参数智能工业在线酸碱盐变送器操作手册

指令如下:ADDR+03+起始寄存器地址+寄存器个数+CRC校验码

返回数据为:ADDR+03+数据长度+测量值高位+测量值低位+(……如读取多个寄存器)+CRC校验码

对于06指令(把一组二进制数据写入单个寄存器)

指令如下:ADDR+06+写寄存器地址+要写入的数据高位+要写入数据低位+CRC校验码

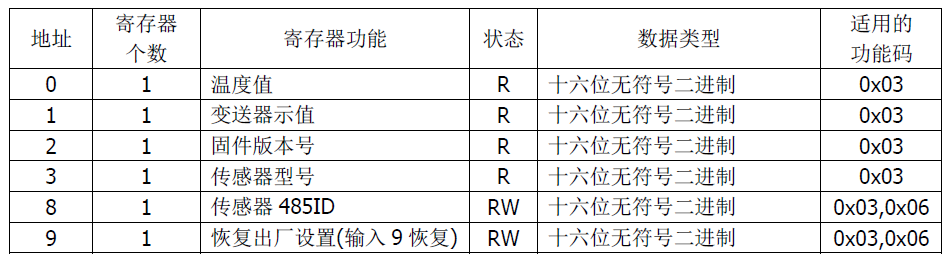

寄存器列表:

工业电导率变送器的默认ID为03

双参数智能工业在线酸碱盐变送器操作手册

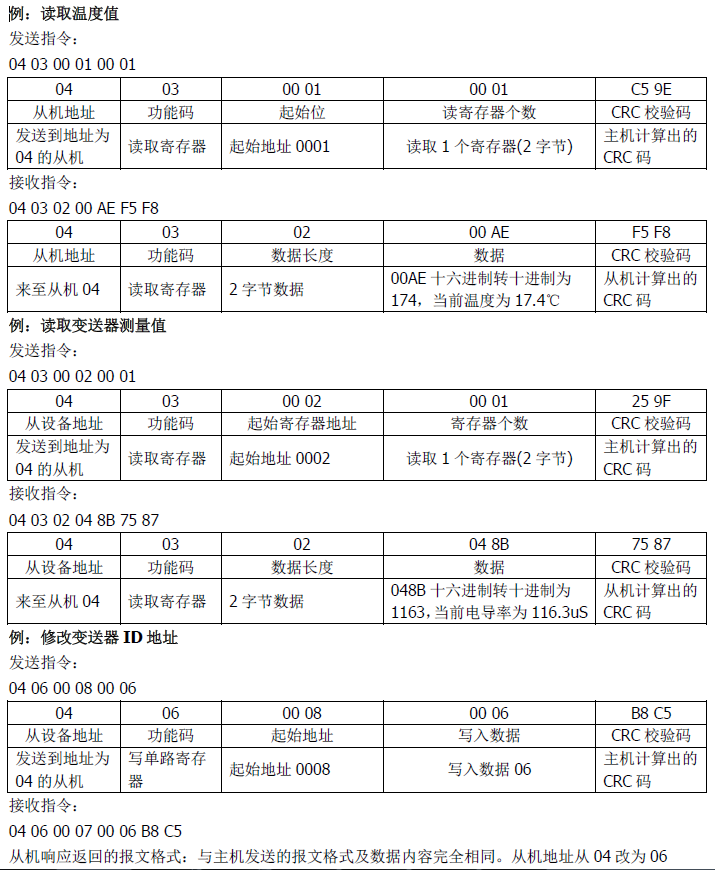

协议应用范例

以某两电极式电导率变送器为例,假设产品的ID地址已经设置为04,解释如下: (范例中的寄存器地址为报文地址,为映射地址-1)

双参数智能工业在线酸碱盐变送器操作手册

通过485校准变送器

对于无显示屏但有485功能的变送器,借助微机联机程序,用户可以很方便地在微机上对变送部分的参数进行设定。

8. 配件和备件

此产品包括:  带传感器的分析仪/变送器1只;  说明书一份;  安装附件(选配)

9.质量保证

本产品提供一年质保,从交货日期算起。产品保修不包括使用不当造成的损害。如果需要维修,请将产品寄回并承担运费。发货时需要良好的包装,以避免运输工程中造成的损坏。
