YDM-1型智能压力计说明书

 YDM-1型智能压力计,采用进口固体电子测量元件和高精度放大器,可以用来测量锅炉炉膛、引风机、鼓风机进出口及其它工艺流程中0-200Pa(0-20mmH2O至0-60Kpa(0-6000mmH2O)的正压、负压及差压,有数字显示,带上下限报警和4-20mA模拟输出功能。仪表体积小,结构紧凑,安装方便,精度高,可替代膜盒式、U型管式微计,广泛用于冶金动力、化工、环保等工业部门。



二、主要技术指标

1、形式:仪表盘嵌装式。

2、工作环境:温度0-70℃,湿度不大于80%,无强烈震动。

3、精度等级:0.5级(0.2KPa以上),1.0级(0-0.2KPa)。

4、过载能力:额定压力或差压的5倍至50倍。

5、报警给定范围:0-100%,±1%。

6、触点容量:AC250V~120V时3A;AC120V~48V时4A。

YDM-1型智能压力计说明书

7、功率消耗:小于5VA

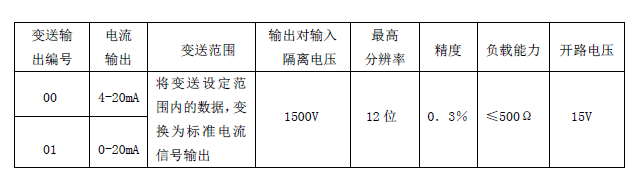

8、模拟量电流输出及有关参数

本产品出厂时一般只是提供4~20mA或0~20mA两种电流输出信号。用户如需要电压输出信号变送输出,产品出厂时输出端子将并接250Ω或500Ω电阻,获取1~5V或0~5V,0~10V电压,如用户需改为电流信号输出时可撤掉取样电阻。(设定操作仍按电流方式操作)。



9、对外提供DC24V/30mA电源,可对变送器供电。

10、对热电偶型传感器,具有自动温度补偿功能。

11、具有传感器断线保护功能。

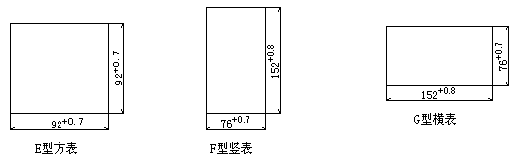

三、仪表开孔尺寸图

YDM-1型智能压力计说明书

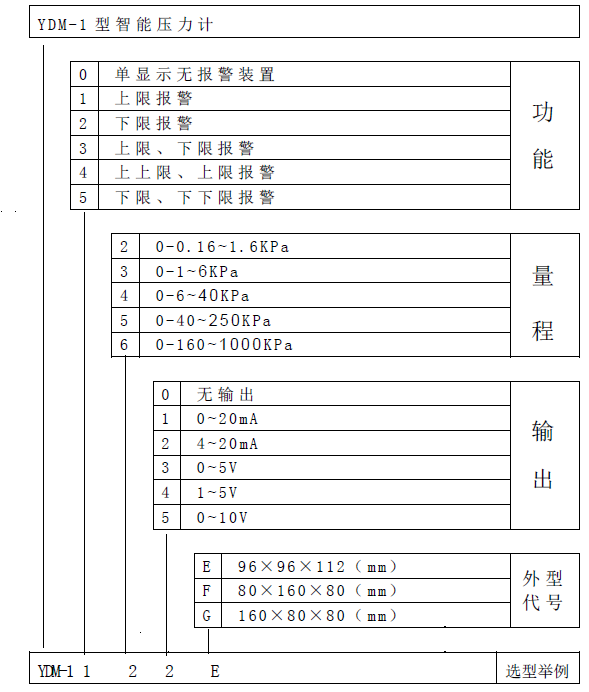

四、仪表型号说明



YDM-1型智能压力计说明书

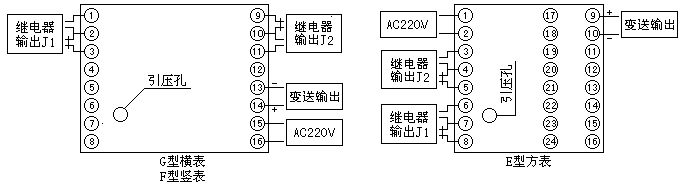

五、接线端子说明

YDM-1型智能压力计说明书
